石材夹具的主夹板为什么要做渗碳处理？
石材夹具的主夹板进行渗碳处理主要出于以下几个关键原因：石材加工过程中，夹具主夹板会频繁与石材摩擦，尤其是石材中的硬质颗粒（如石英）会加速磨损。渗碳处理通过在钢材表面形成高碳层（通常0.5-1.5mm深），经淬火后硬度可达HRC 58-62，显著提升抗磨损能力，延长夹具寿命。

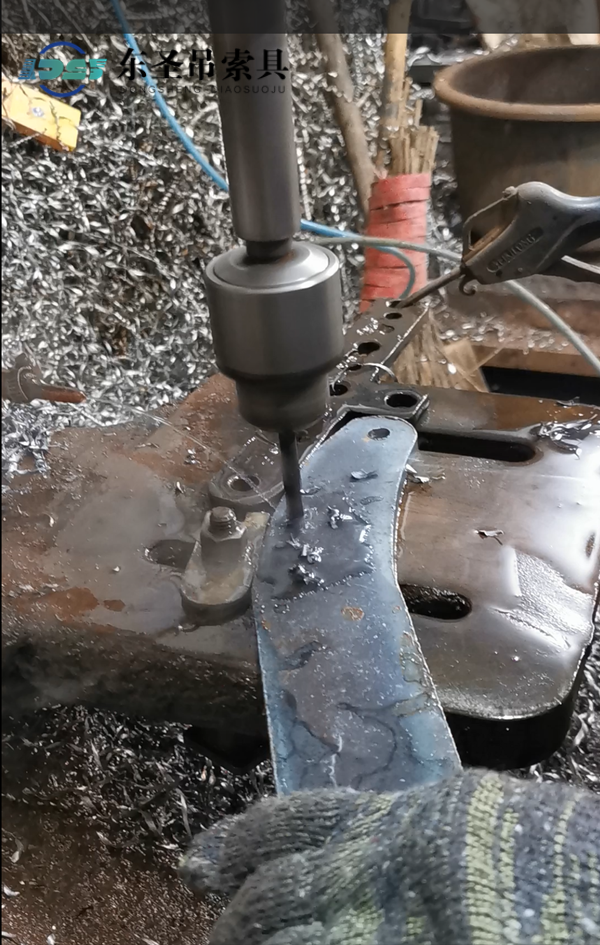

1. 增强表面硬度，提高耐磨性
石材加工过程中，夹具主夹板会频繁与石材摩擦，尤其是石材中的硬质颗粒（如石英）会加速磨损。渗碳处理通过在钢材表面形成高碳层（通常0.5-1.5mm深），经淬火后硬度可达HRC 58-62，显著提升抗磨损能力，延长夹具寿命。
2. 保持芯部韧性，防止脆性断裂
渗碳处理的独特之处在于仅对表面增碳，芯部仍保留低碳钢的韧性（如20CrMnTi等渗碳钢）。这种“外硬内韧”的特性使主夹板既能抵抗表面磨损，又能承受石材夹持时的冲击或振动，避免整体脆裂。
3. 抗疲劳性能优化
石材夹具在反复夹紧-松开过程中承受循环应力。渗碳层的高硬度和残余压应力可有效抑制疲劳裂纹萌生，相比整体淬火处理，渗碳件的疲劳寿命可提高30%-50%。
4. 经济性与材料适配
相比使用整体高碳钢或工具钢，低碳钢基体+渗碳的工艺成本更低，且避免了高碳钢焊接性差的问题。例如，Q235钢渗碳后表面性能接近T8工具钢，但材料成本可降低40%。
5. 防腐蚀辅助作用
渗碳层虽非专门防腐，但致密的碳化物结构可减缓潮湿环境下石材冷却液的侵蚀，配合后续镀锌或涂油处理能进一步防锈。
实际应用中的典型参数：
渗碳深度：通常0.8-1.2mm（根据夹具尺寸调整）
表面硬度：HRC 58-62
芯部硬度：HRC 20-35
这种处理特别适合石材夹具需要同时满足耐磨性（与石材接触）和抗弯强度（防止夹持变形）的工况，是性价比***优的表面强化方案之一。
更多起重吊装搬运工具及吊索具产品请访问www.readyole.cn。
